انتخاب واحدهای مختلف در نقشه های اتوکد

با سلام خدمت خوانندگان وبلاگ.

امروز مطلبی رو در مورد استفاده از واحدهای مختلف در اتوکد براتون قرار میدم. در بسیاری از نقشه ها شما از واحدهای مختلفی به طور همزمان استفاده میکنید. در اینجا چند نکته در این رابطه بیان میکنم:

۱- سبک اندازه گذاری:

شما میتوانید ترسیم را با واحد میلی متر انجام دهید و اندازه ها را با متر نشان دهید. این کار با سبک اندازه ها یا همان Dimension Style قابل انجام است. برای این کار دستور DIMSTYLE یا به طور اختصار D را تایپ کنید. سبک اندازه گذاری مورد نظر را انتخاب کنید و دکمه modify را بزنید.

 - تغییر مقیاس: درتب Primary Units مقدار Measurement scale را برابر 0.001 قرار دهید. این تبدیل واحد mm به m است.

۰ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

انتخاب اشیا داخل یک پلی گون بسته

با سلام. یکی از دوستان راجع به نحوه پاک کردن اشیا داخل پلی گون بسته سوال پرسیده بودن. در ویدئوی زیر نحوه انجام این کار رو براتون توضیح دادم. فایل wps.lsp هم که برای لود کردن نیاز هست برای دانلود قرار میدم. البته همونطور که در این ویدئو مشاهده میکنید میتوانید این کار را برای هر شی بسته انجام دهید. یعنی دایره یا مستطیل هم میتواند برای انتخاب مورد استفاده قرار بگیرد.


یا علی.

دانلود ویدئو
دانلود فایل wps
۱ نظر موافقین ۱ مخالفین ۰
ابراهیم رعیت رکن آبادی

قراردادن عکس به صورت توکار در اتوکد

با سلام خدمت خوانندگان وبلاگ.

خیلی از دوستان فایلهای اتوکدی دارند که داخل اونها عکس قرار داره. این فایلها رو وقتی روی کامپیوتر خودشون باز میکنند هیچ مشکلی نداره و عکسها هم نشون داده میشه، منتهی وقتی این فایل رو برای کسی دیگه میفرستن هیچ کدوم از عکسها باز نمیشه و فقط آدرس و کادر عکس داخل فایل قابل مشاهده هست. حالا امروز روشی رو بهتون میگم که به سادگی میتونید عکسهاتون رو به صورت توکار در اتوکد قرار بدین:

۲۰ نظر موافقین ۱ مخالفین ۰
ابراهیم رعیت رکن آبادی

نرم افزار ابزارهای مهندسین عمران ورژن 0.7

سلام خدمت دوستان خوبم و خوانندگان وبلاگ.

عید سعید فطر رو خدمت مهندسین گرامی تبریک عرض میکنم.

ورژن 0.7 نرم افزار ابزارهای مهندسین عمران (civilTools) رو با تغییرات ذیل آماده ارائه کردم:

۱- ورق جان برای مقاطع IPE : شما میتونید برای حالت مقطع تک، دوبل و سوبل از ورق جان استفاده کنید. برای مقطع ناودانی به طور خودکار این قابلیت غیرفعال میشه.


۸ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

عدم نمایش نوع خط در هاشورها در اتوکد ۲۰۱۵

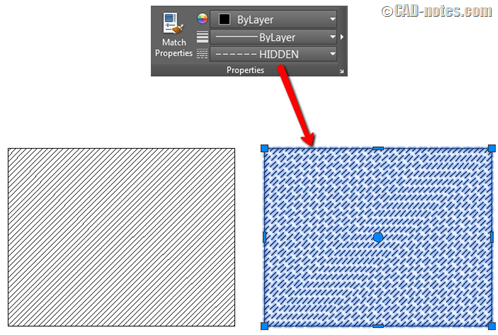

موضوع اینه که در اتوکد ۲۰۱۴ و ماقبل شما میتو نستید مطابق شکل زیر نوع خط را به هاشورها اختصاص بدید:


متغیر سیستمی جدید با نام HPLINETYPE:

در اتوکد ۲۰۱۵، هاشورها همیشه از نوع خط ممتد به صورت پیش‌فرض استفاده می‌کنند، ولی این به این معنی  نیست که شما نمیتونید به هیچ وجه از نوع خط دیگه ای استفاده کنید.

شما میتونید با تغییر متغیر سیستمی HPLINETYPE به حالت ON همان حالت گذشته رو داشته باشید.HPLINETYPE رو تایپ و اینتر رو بزنید. سپس ON رو به عنوان مقدار جدید تایپ و اینتر رو بزنید.

این متغیر سیستمی داخل رجیستری ذخیره میشه، بدین معنی که با تغییر این متغیر این تأثیر در تمام ترسیم ها اعمال خواهد شد.

چرا ما به این متغیر جدید نیاز داریم؟

با توجه به مقاله موجود در سایت اتودسک، این متغیر کارایی را در مورد هاشورها بهبود میبخشه. اگر شما نیاز ندارید که  انواع خط مختلف رو برای هاشورهاتون انتخاب کنید، به شما توصیه میشه که همون الگوی پیش‌فرض داخل فایل pat. استفاده کنید.

منبع: +


۱ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

اجرای دستورات اتوکد در خط فرمان

با توجه به اینکه بسیاری از کسانیکه به وبلاگ من سر میزنند از طریق جستجو در موتور جستجوی گوگل وبلاگ من رو پیدا میکنند و بعد از تحلیل این جستجوها متوجه شدم که اکثرا دنبال کلیدهای میانبر اجرای دستورات در اتوکد هستند، تصمیم گرفتم یه فایل که مربوط به دستورات متنی اتوکد ۱۴ به زبان فارسی هست رو که خودم خیلی وقت پیش خوندمش و همچنین یک فایل هم به زبان انگلیسی (البته بیشترش جدول هست و نیازی به ترجمه آنچنان نداره) برای دستورات اتوکد ۲۰۰۵  رو با دوستان خوبم به اشتراک بزارم. از تهیه کننده جزوه فارسی هم تشکر میکنم. البته اکثر (یا شایدم همش) دستورات این فایل توی اتوکدهای ورژن بالاتر هم جواب میده.

دستورات اتوکد ۱۴ به زبان فارسی

دستورات اتوکد ۲۰۰۵ به زبان لاتین

۰ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

ده روش برای انتخاب اشیاء در اتوکد

انتخاب اشیاء در اتوکد میتواند کار بسیار دشواری باشد بخصوص اگر ترسیم خیلی شلوغ و پیچیده باشدبیشتر ریزه کاریها و انتخابهای دستورات اتوکد در خط فرمان یا پنجره شناور کنار موس قابل دیدن هستند.ولی شما هیچ آپشنی برای انتخاب اشیاء نمی‌بینید برخی از ابزارهای اتوکد آپشن هایی دارند که شما میتوانید استفاده کنید اما به هر دلیل اتوکد آن‌ها را به شما نشان نمیدهد.

اجازه بدهید این ابزارها را بررسی کنیم، چه آن‌هایی که شما هم‌اکنون می‌دانید تا آپشن های مخفی!



۱ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

جابجایی و چرخش یک شی به صورت دقیق بدون دانستن زاویه چرخش!

بعضی وقت ها بعضی از دستورات اتوکد هست که ازش بیخبریم و بجای اون همیشه با ۳-۴ تا دستور دیگه و به سختی کارمون رو راه میندازیم. یکی از اون دستورها align هست که برای اینکه شما یک شی رو جابجا کنید و بچرخونید و درست اون رو سرجاش قرار بدین بکار میاد، تازه نیاز هم نیست که زاویه چرخش رو بدونین!...

۵۰ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

افزایش سرعت زوم هنگام کار با چرخ موس در اتوکد!

این هفته وقت نکردم مطلب پرو پیمونی تهیه کنم، اما دلم نمیاد وبلاگم بدون مطلب باشه، یه نکته کوچک و کاربردی در اتوکد میزارم که امیدوارم به کارتون بیاد.

شاید برای شما هم پیش اومده که تو یه ترسیم شلوغ وقتی که با چرخ موس! زوم می کنید سرعت این کار اوندقدر پایینه که باعث اعصاب خوردی میشه! برای حل این مشکل کافیه دستور ZOOMFACTOR را تایپ کنید. عدد پیش فرض برای این پارامتر ۶۰ است. اگر شما این عدد را کاهش دهید زوم روانتری خواهید داشت. مثلا عدد ۲۵ را امتحان کنید.

۰ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

استخراج صفات اشیا در اتوکد

دیروز مشغول استخراج متراژ سنگهای کف یک ساختمان بودم که بصورت هاشور ترسیم شده بود. خب پیش خودم فکر کردم که با دستور Area میتونم به راحتی این کار رو انجام بدم. متوجه شدم که سریع ترین روشی که توی دستور Area هست اینه که بعد از اجرای دستور Area، گزینه Add  و سپس Object رو برای انتخاب تک تک هاشورها اجرا کنم که البته کار بسیار زمان بر و دارای احتمال خطا بود. با کمی جستجو چندتا روش پیدا کردم که بهترینش استفاده از دستور DataExtraction بود، در ادامه مطلب همراه من باشید....

۲ نظر موافقین ۰ مخالفین ۰
