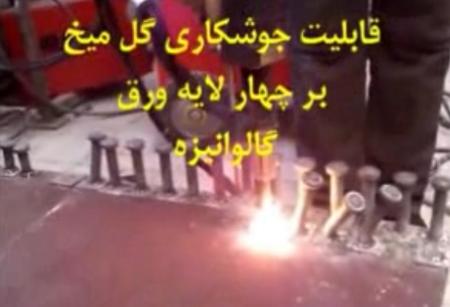

جوشکاری گلمیخ سقف های عرشه فولادی با چند لایه ورق

یکی از خوانندگان وبلاگ به نام آقای علیرضا مردی بانی لطف کردند و مطلبی رو برای من ارسال کردند که من هم حیف دیدم که اون رو با دوستان به اشتراک نگذارم.

به نقل از ایشان:

"در سازه های عرشه فولادی در مواردی که ورق گالوانیزه عرشه فولادی بصورت روی هم(OVER LAB)قرار میگیرند  و محل این اتصال دقیقا روی تیر اهنی است که میبایست گلمیخ روی ان جوشکاری شود و یا ضخامت رنگ روی تیر اهن بیش از ۱۰۰ میکرون است مشکلی اساسی بوجود میاید و ان این است که دستگاههای جوش گلمیخ توانایی جوش گلمیخ   به دو و یا سه لایه ورق گالوانیزه را همزمان به تیر اهن ندارند(حتی دستگاههای ترانسی امریکایی) در این موارد معمولا بصورت غیر اصولی لایه اضافی برش داده شده و یا  محل گلمیخ خارج از نقشه طراحی تغییر داده میشود.

۰ نظر موافقین ۰ مخالفین ۰
ابراهیم رعیت رکن آبادی

نحوه اجرای گلمیخ در سقف عرشه فولادی (متال دک)

در ادامه این پست که در اون به معرفی روند تولید گلمیخ پرداخته بودم، فیلمی از نحوه اجرای گلمیخ براتون قرار میدم. در اولی دستگاه جوش مخصوص این کار رو گرفتم که نشون میده زمانی که دستگاه stud welding رو روی ورقها میگذاره چراغ قرمز رنگی که نشون میده دستگاه با ورق تماس پیدا کرده روشن میشه و زمانی که شروع به جوش دادن میکنه چراغهای آمپر روشن میشه و میزان آمپر مصرفی  رو نشون میده. اون قطعه‌ای هم که اصطلاحاً بهش سرامیک میگن قبل از جوشکاری روی ورق میگذارن و بعد گلمیخ رو داخل اون قرار میدن. کار سرامیک این هست که باعث میشه حوضچه مذاب در اطراف گلمیخ به خوبی تشکیل بشه و کیفیت جوش و بعد اون مناسب باشه.


برای تست گلمیخ ها هم طبق مبحث دهم مقررات ملی، کافیه که با یه لوله گلمیخ ها رو با زاویه ۳۰ درجه نسبت به خط قائم خم کرد، در این حالت اگه گلمیخ کنده نشه مشکلی نداره. خیلی جاها برای تست با چکش ضربه میزنند که اصولاً روش درستی نیست.
فیلم ۱
فیلم ۲

۲ نظر موافقین ۰ مخالفین ۰
